本文主要介紹蒸壓加氣混凝土alc板安裝施工工藝，它包含外墻板施工工藝、內墻板施工工藝、屋面板施工工藝。
1、前言
蒸壓輕質加氣混凝土板是以水泥、硅砂等為主要原料，由經過防銹處理的鋼筋增強，經過高溫高壓蒸汽養護而成的多孔混凝土板材(簡稱ALC板)，ALC板的干密度為625kg/m3 ，設計荷載為650kg/m3 ，被譽為“浮在水面上的混凝土”。ALC板施工速度快，安裝方便，適宜用作多層、高層建筑內隔墻板、外墻板、屋面板和小跨度的樓板。ALC板在歐洲、日本使用很廣，在我國是剛起步，它是國家建材局重點推廣的新型建筑材料。
2、特點
（1）、ALC板重量輕，設計荷載小，由于其質地疏松多孔，是良好的保溫和隔音材料。
（2）、作為墻板使用時由于板材薄，擴大了建筑使用面積。
（3）、 ALC板安裝方便，施工速度快。
（3）、 ALC板安裝方便，施工速度快。
3、適用范圍：
此工法適用于ALC板的外墻、內墻和屋面板的施工。
4、工藝原理：
ALC板是利用接縫鋼筋和板縫砂漿將屋面板連成一個整體。通過U型卡或鉤頭螺栓固定在梁或柱上。
5 工藝流程
排版→放樣→選材→角鋼焊接→裝板→接縫筋焊接(或安裝鉤頭螺栓)→校正→鉤頭螺栓焊接→板縫灌砂漿
6 ALC板施工方法

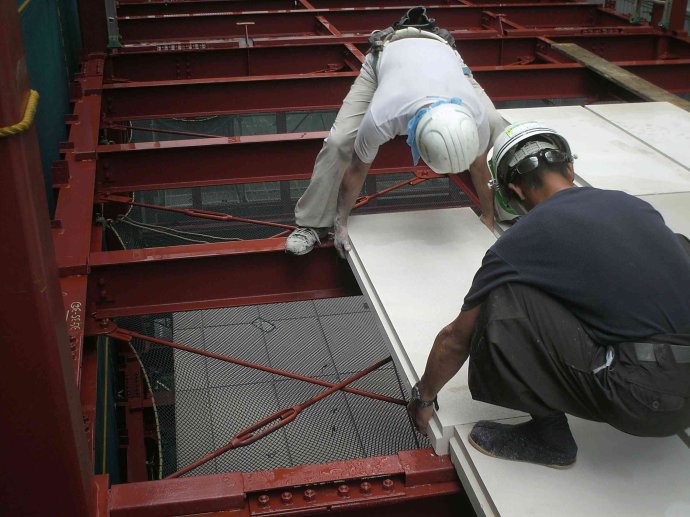

（1）、屋面板施工方法
框架結構屋面板安裝 框架部分屋面梁為矩形梁，ALC屋面板兩端擱置在兩邊梁上，擱置長度≥100mm同時通過梁中間的預埋件焊接連接鋼筋在板縫處，灌水泥砂漿使之連成整體。
① 預埋件放置： 根據排版圖，在每塊板的接縫處放置預埋鐵件。
② 找平放線： 在每道梁上拉通線，用水泥砂漿找平，使表面平整，坡度一致。找平后根據排版圖，在屋面 梁上放線定出每塊板位置。
③ 鋪設： ALC屋面板有正反面，施工時務必確認板短邊一側的正反標記。由于ALC板很容易破損，ALC板由專用吊具吊至屋面后，由四人用ALC板專用吊裝帶，抬至鋪設點，板端擱置處用水泥砂漿座漿，根據定位線進行調正。
④ 接縫鋼筋焊接 接縫筋有縱向和橫向兩種，板短邊方向的縫中有通長筋，以起連通和調整作用，焊在預埋件上；板長邊方向邊緣有企口，拼接后橫向筋垂直縱筋伸入一邊板縫中長500mm，和縱筋焊接，以起連接整體作用。這樣預埋件位置即使偏了，不在板縫處，也可以通過縱筋而調整。
⑤ 灌縫 在板的邊緣有企口，在企口中填滿砂漿，通過砂漿和接縫筋的粘結得以加強，把整個屋面板連成一個整體。由于ALC板吸水率很大，故灌縫砂漿宜用1∶3水泥砂漿，水泥砂漿中加萬分之一鋁粉，使這微膨粘結。施工時先用水濕潤板縫，再用107膠水刷一道后灌砂漿。灌縫時不能一次到位，應分2-3次進行，最后收光一次，砂漿灌縫一定要密實，以利于屋面板的整體性和防水要求。
(2) 鋼結構屋面板施工 由于ALC板橫筋布置是兩端密中間少，因此在ALC板截?cái)鄷r(shí)如果端部鋼筋部分被截去，就不能實現板所標示的容許荷載，在施工中對于屋面板、樓板應當注意不要有涉及鋼筋的截?cái)啵虼薃LC屋面板長度應與圖紙相符準確無誤，不允許工地施工時由長切短。板在鋼梁上擱置長度不應小于40mm，這就要求在安裝檁條時準確到位，不能有偏差。 鋼結構屋面與框架結構屋面的主要區別就是預埋件和接縫筋。(如圖3)： 圖3 由于板長邊方向沒有接縫筋，所以鐵件位置就必須在板縫位置，這就要求先根據排版圖放線，后焊鐵件。鐵片與檁條必須焊牢，因?yàn)殍F片不僅是固定接縫筋，還固定板端部以不使其滑動。鐵片必須做防銹處理，鍍鋅或刷防銹漆。鋼結構屋面板其余的施工方法和步驟與鋼筋混凝土結構屋面板一樣，此處就不再重復。
② 找平放線： 在每道梁上拉通線，用水泥砂漿找平，使表面平整，坡度一致。找平后根據排版圖，在屋面 梁上放線定出每塊板位置。
③ 鋪設： ALC屋面板有正反面，施工時務必確認板短邊一側的正反標記。由于ALC板很容易破損，ALC板由專用吊具吊至屋面后，由四人用ALC板專用吊裝帶，抬至鋪設點，板端擱置處用水泥砂漿座漿，根據定位線進行調正。
④ 接縫鋼筋焊接 接縫筋有縱向和橫向兩種，板短邊方向的縫中有通長筋，以起連通和調整作用，焊在預埋件上；板長邊方向邊緣有企口，拼接后橫向筋垂直縱筋伸入一邊板縫中長500mm，和縱筋焊接，以起連接整體作用。這樣預埋件位置即使偏了，不在板縫處，也可以通過縱筋而調整。
⑤ 灌縫 在板的邊緣有企口，在企口中填滿砂漿，通過砂漿和接縫筋的粘結得以加強，把整個屋面板連成一個整體。由于ALC板吸水率很大，故灌縫砂漿宜用1∶3水泥砂漿，水泥砂漿中加萬分之一鋁粉，使這微膨粘結。施工時先用水濕潤板縫，再用107膠水刷一道后灌砂漿。灌縫時不能一次到位，應分2-3次進行，最后收光一次，砂漿灌縫一定要密實，以利于屋面板的整體性和防水要求。
(2) 鋼結構屋面板施工 由于ALC板橫筋布置是兩端密中間少，因此在ALC板截?cái)鄷r(shí)如果端部鋼筋部分被截去，就不能實現板所標示的容許荷載，在施工中對于屋面板、樓板應當注意不要有涉及鋼筋的截?cái)啵虼薃LC屋面板長度應與圖紙相符準確無誤，不允許工地施工時由長切短。板在鋼梁上擱置長度不應小于40mm，這就要求在安裝檁條時準確到位，不能有偏差。 鋼結構屋面與框架結構屋面的主要區別就是預埋件和接縫筋。(如圖3)： 圖3 由于板長邊方向沒有接縫筋，所以鐵件位置就必須在板縫位置，這就要求先根據排版圖放線，后焊鐵件。鐵片與檁條必須焊牢，因?yàn)殍F片不僅是固定接縫筋，還固定板端部以不使其滑動。鐵片必須做防銹處理，鍍鋅或刷防銹漆。鋼結構屋面板其余的施工方法和步驟與鋼筋混凝土結構屋面板一樣，此處就不再重復。

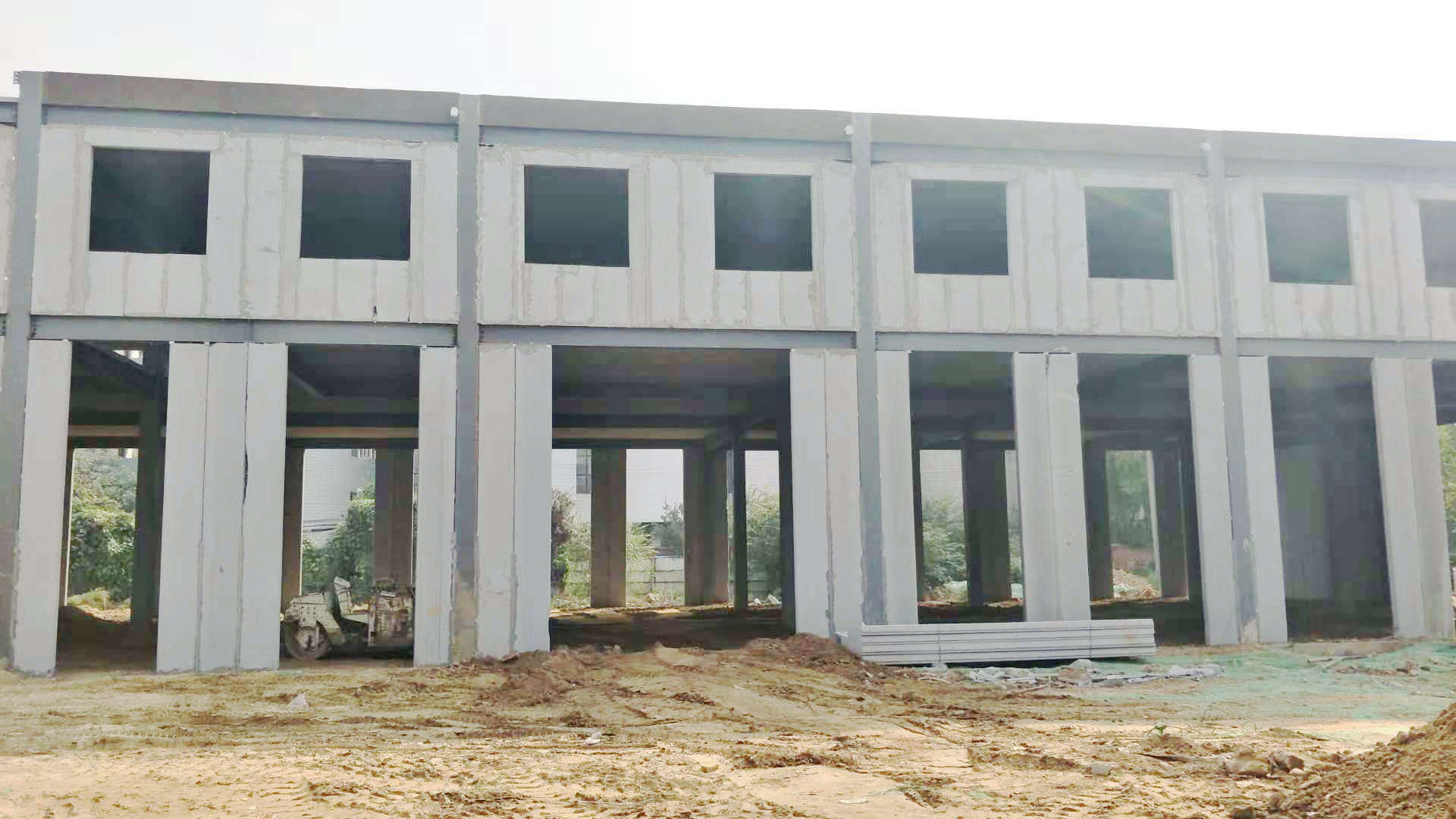

（2） 外墻板施工工藝
外墻板的施工方法有插入鋼筋施工方法和螺栓固定施工方法。螺栓固定施工方法是將ALC板材用螺栓牢靠地固定在結構框架上的方法；插入鋼筋施工方法是把板材靠放在外墻板上邊用方釘點固，邊按順序插入下去，從后面開始在板與板結合處的細長槽內灌入接縫砂漿。通過在其中外墻板中間開著的孔插入鋼筋將板材牢靠地 鐵片50 80 接縫鋼筋8 1=1000 固定在結構體上的方法。外墻板施工時，從彈線到安裝，每一步都很重要，下邊以常州國際汽車城為例談?wù)勍鈮Φ氖┕ひc(diǎn)。 外墻板有100厚和150厚兩種，150厚板作線條，通過400寬的豎線條和350寬的橫線條來表面建筑物立面豐富的藝術效果。本建筑成敗的關鍵就在線條，因此，在安裝線條時應特別注意。
(1) 、 槽鋼安裝(槽鋼350×100×25×6是本工程為設計350寬線條和固定墻板所用的，其他工程不一定有槽鋼) 外墻板和窗是固定在槽鋼上，荷載通過槽鋼傳到柱上。 由于本工程跨度大，有6m，9m，12m。其中9m，12m跨的槽鋼水平撓度和垂直撓度很大，都大于20mm以上，板安裝上后便晃動，因此必須加固，經設計院同意后在梁上方9m中間，12m的1/3跨處各加現澆砼矩形柱，在梁底打4個膨脹螺栓，把鋼板固定在膨脹螺栓上，再用鋼板縱向焊在槽鋼上，經過加固后槽鋼穩定性大大加強，滿足了墻板和幕墻的安裝要求。
(2)、 放線 根據軸線和墻板的排版圖在槽鋼和砼梁上放線。
(3)、 角鋼焊接 角鋼有L50×5和L63×6兩種，主要受力角鋼為L(zhǎng)63×6。構造要求用L50×5在鋼筋砼柱或梁上固定，一般是焊在預埋件上，但由于在澆筑混凝土?xí)r排版圖不詳細，后圖紙又有些變更，所以有些部位沒有預埋件。在這些部位打膨脹螺栓固定，把角鋼焊在膨脹螺栓上。由于外墻板是直接放在角鋼上的，所以角鋼的平整度將直接影響到外墻板的平整度和垂直度。槽鋼本身有變形，焊接角鋼時應根據軸線來定位，不能根據槽鋼來定位。
(4) 、 ALC外墻板的安裝 由于在角鋼的焊接過程中，角鋼和槽鋼受熱 都會產生變形，因此一定要根據現場實際情況來切割板材。在地面上把每跨的墻板平鋪后根據實際尺寸彈線、切割、鉆孔。鉆孔時要盡量避開鋼筋，擴孔深度為30mm以便于墊片和螺母的安放。
(5)、 ALC外墻板校正 墻板安裝前檢查角鋼的位置和平整度，對不符合要求的立刻整改。符合要求后在水平方向和垂直方向各拉一條通線，以確保墻板的平整度和垂直度。ALC板材質較輕，外墻板可從屋面用繩子掛下來，下面由二人安裝就位。用靠尺校正墻面的平整度和垂直度，合格后用鉤頭螺栓鉤在角鋼上然后焊牢，擰緊螺栓后焊接牢固。
(6)、 灌縫 經各方檢查無誤后就可以灌縫了。先用107膠水濕潤縫壁，再用灌漿器或漏頭灌注1∶3水泥砂漿。水泥砂漿呈流質狀，靠其自重下流而密實。ALC板的吸水性強，強度低，砂漿中的含水率高不會影響其強度。(如圖5 內墻板施工 內墻板安裝主要有三種安裝方法。 第一，安裝內墻板之后在樓面上用細石混凝土或砂漿找平時的安裝方法。用槽鋼固定在天棚上，墻板上口卡在槽鋼的槽里面。墻板的下口， 通長角鋼L50×50×5槽鋼350×100×25×6 通長角鋼L50×50×5 鉤頭螺栓 @600 專用密封膏 100 150 專用密封膏鉤頭螺栓 @600 水泥砂漿
